適用范圍
> 適用于爆炸性氣體環境 1 區、2 區場所;
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境;
> 適用于可燃性粉塵環境 21 區、22 區場所;
> 適用于 T1~T6 組溫度組別。

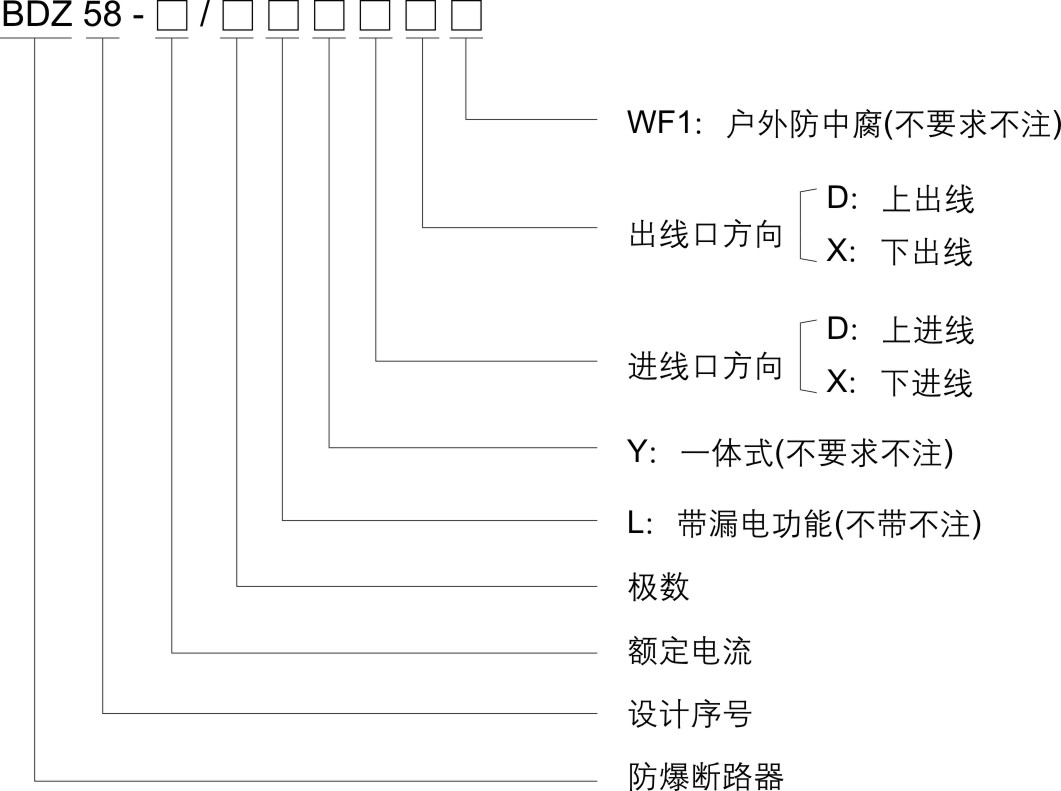

型號含義
產品特點
> 外殼采用 ZL102 鋁合金壓鑄成型,表面高壓靜電噴塑;
> 內裝高分斷小型斷路器;
> 具有過載、短路保護功能、可根據要求加裝漏電等附件及分勵脫扣器等保護裝置;
> 鋼管或電纜布線均可。
技術參數 BDZ58-□/□ (ⅡB)
主要技術參數
額定電壓 | AC220V/380V | 防爆等級 | Ex d e ⅡB T4 Gb |
外殼材質 | 鋁合金 | 防護等級 | IP54 |
安裝方式 | 掛式 | 進出線口方向 | 可定制,默認為下進下出 |
內裝原件 | 斷路器、接線端子、信號燈 | ||
執行標準 | GB3836.1、GB3836.2、GB3836.3 |
常規規格選型列表
型號規格 | 額定電流(A) | 極數 | 出線口螺紋 | 適用電纜外徑 |
BDZ58-□/□ | 1、2、4、6、10、16、20 | 1P、2P、3P、4P | G3/4 | φ10~φ14 |
25、32、40 | G1 | φ12~φ18 | ||
50、63 | G1 1/4 | φ18~φ26 | ||
80、100 | G1 1/2 | φ22~φ32 | ||
160、200、225 | G2 | φ26~φ38 | ||
BDZ58-□/□L | 1、2、4、6、10、16、20 | 1PL、2PL、3PL、4PL | G3/4 | φ10~φ14 |
25、32、40 | G1 | φ12~φ18 | ||
50、63 | G1 1/4 | φ18~φ26 | ||
80、100 | G1 1/2 | φ22~φ32 | ||
160、200、225 | G2 | φ26~φ38 |
外形及安裝尺寸舉例
技術參數 BDZ58-□/□Y (ⅡB)
主要技術參數
額定電壓 | AC220V/380V | 防爆等級 | Ex d e ⅡB T4 Gb |
外殼材質 | 鋁合金 | 防護等級 | IP54 |
安裝方式 | 掛式 | 進出線口方向 | 為下進下出 |
內裝原件 | 斷路器、接線端子 | ||
執行標準 | GB3836.1、GB3836.2、GB3836.3 |
常規規格選型列表
型號規格 | 額定電流(A) | 極數 | 出線口螺紋 | 適用電纜外徑 |
BDZ58-□/□Y |
1、2、4、6、10、16、20、 25、32、40、 50、63 |
1P、2P、3P | G3/4 | φ10~φ14 |

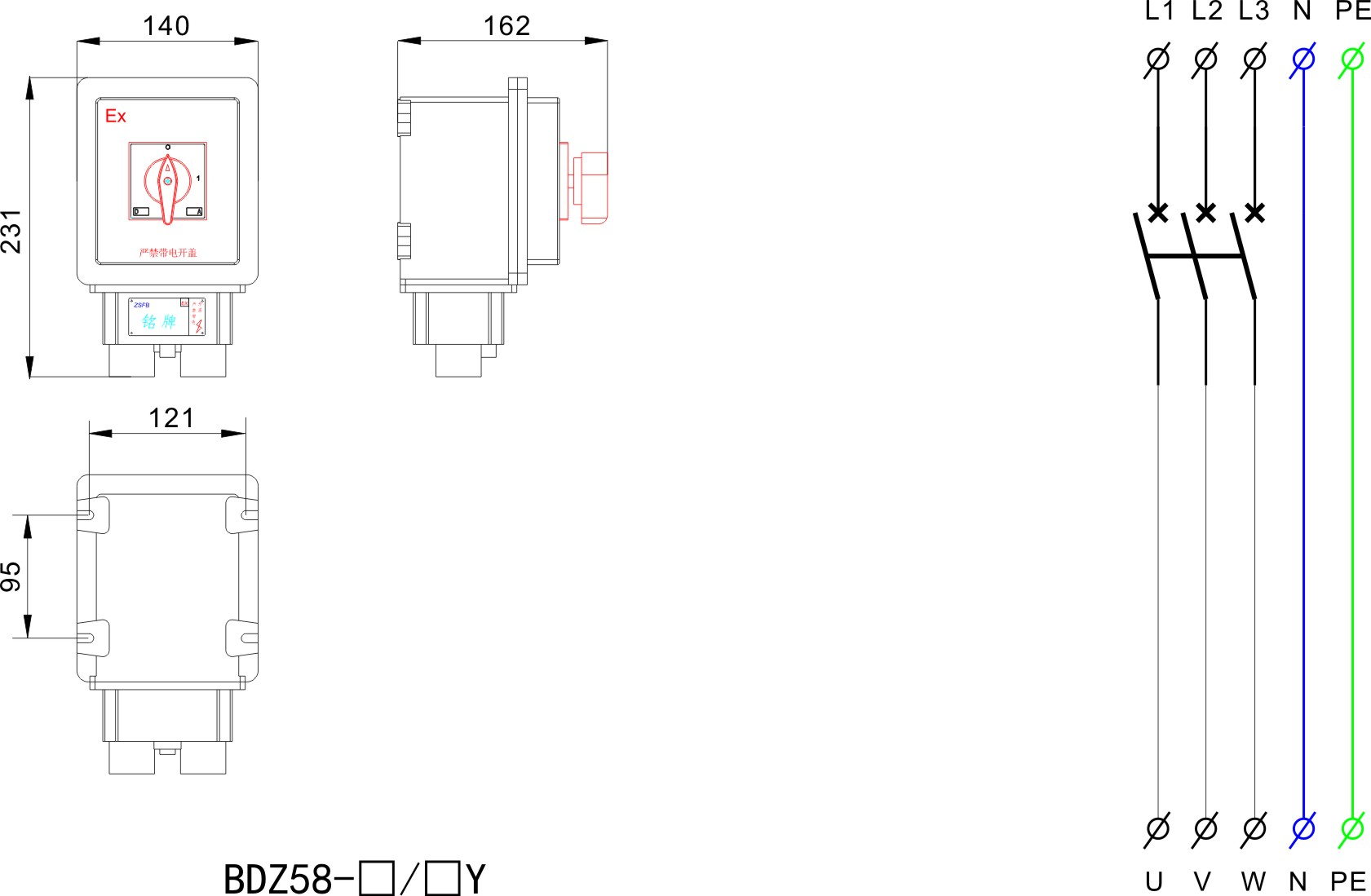

外形及安裝尺寸舉例
技術參數 BDZ58-□/□ (ⅡC)
主要技術參數
額定電壓 | AC220V/380V | 防爆等級 | Ex d e ⅡB T4 Gb |
外殼材質 | 鋁合金 | 防護等級 | IP54 |
安裝方式 | 掛式 | 進出線口方向 | 可定制,默認為下進下出 |
內裝原件 | 斷路器、接線端子、信號燈 | ||
執行標準 | GB3836.1、GB3836.2、GB3836.3 |
常規規格選型列表
型號規格 | 額定電流(A) | 極數 | 出線口螺紋 | 適用電纜外徑 |
BDZ58-□/□ | 1、2、4、6、10、16、20 | 1P、2P、3P、4P | G3/4 | φ10~φ14 |
25、32、40 | G1 | φ12~φ18 | ||
50、63 | G1 1/4 | φ18~φ26 | ||
80、100 | G1 1/2 | φ22~φ32 | ||
160、200、225 | G2 | φ26~φ38 | ||
BDZ58-□/□L | 1、2、4、6、10、16、20 | 1PL、2PL、3PL、4PL | G3/4 | φ10~φ14 |
25、32、40 | G1 | φ12~φ18 | ||
50、63 | G1 1/4 | φ18~φ26 | ||
80、100 | G1 1/2 | φ22~φ32 | ||
160、200、225 | G2 | φ26~φ38 |

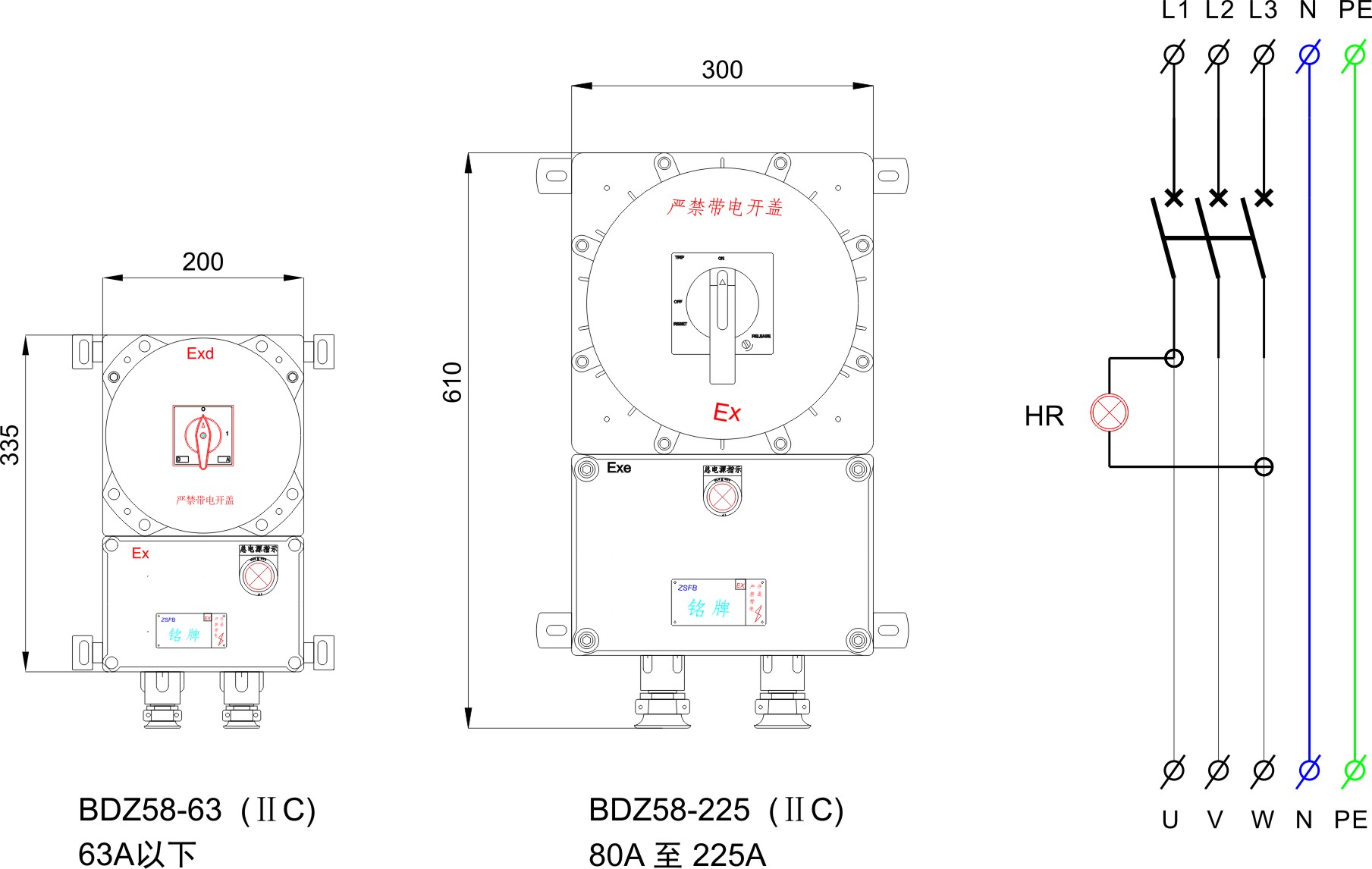

外形及安裝尺寸舉例
訂貨須知
> 請根據“型號規格含義”,注明所需產品具體型號規格和數量;
> 請注明防爆標志。
> 例如:需要 10A、3 級、下進下出,則產品型號為 BDZ58-10/3XX。
