適用范圍
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于ⅡA、ⅡB 類爆炸性氣體環境。
> 適用于可燃性粉塵環境 21 區、22 區場所;
> 適用于 T1~T6 組溫度組別。

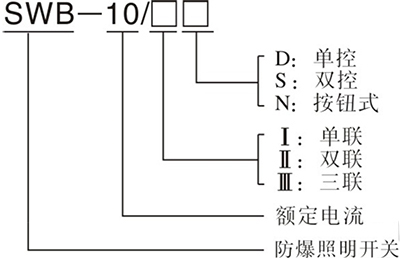

型號含義
技術參數
主要技術參數
防爆標志 | Ex d e ⅡB T6 Gb | 額定電壓 | AC220V、50Hz |
防護等級 | IP65 | 額定電流 | 10A |
防腐等級 | WF1 | 適用電纜外徑 | φ10mm~φ14mm |
引入口規格 | G3/4 | 執行標準 | GB3836.1、GB3836.2、GB3836.3 |
常規規格選型列表
型 號 | 開關組數 | 殼體類型 |

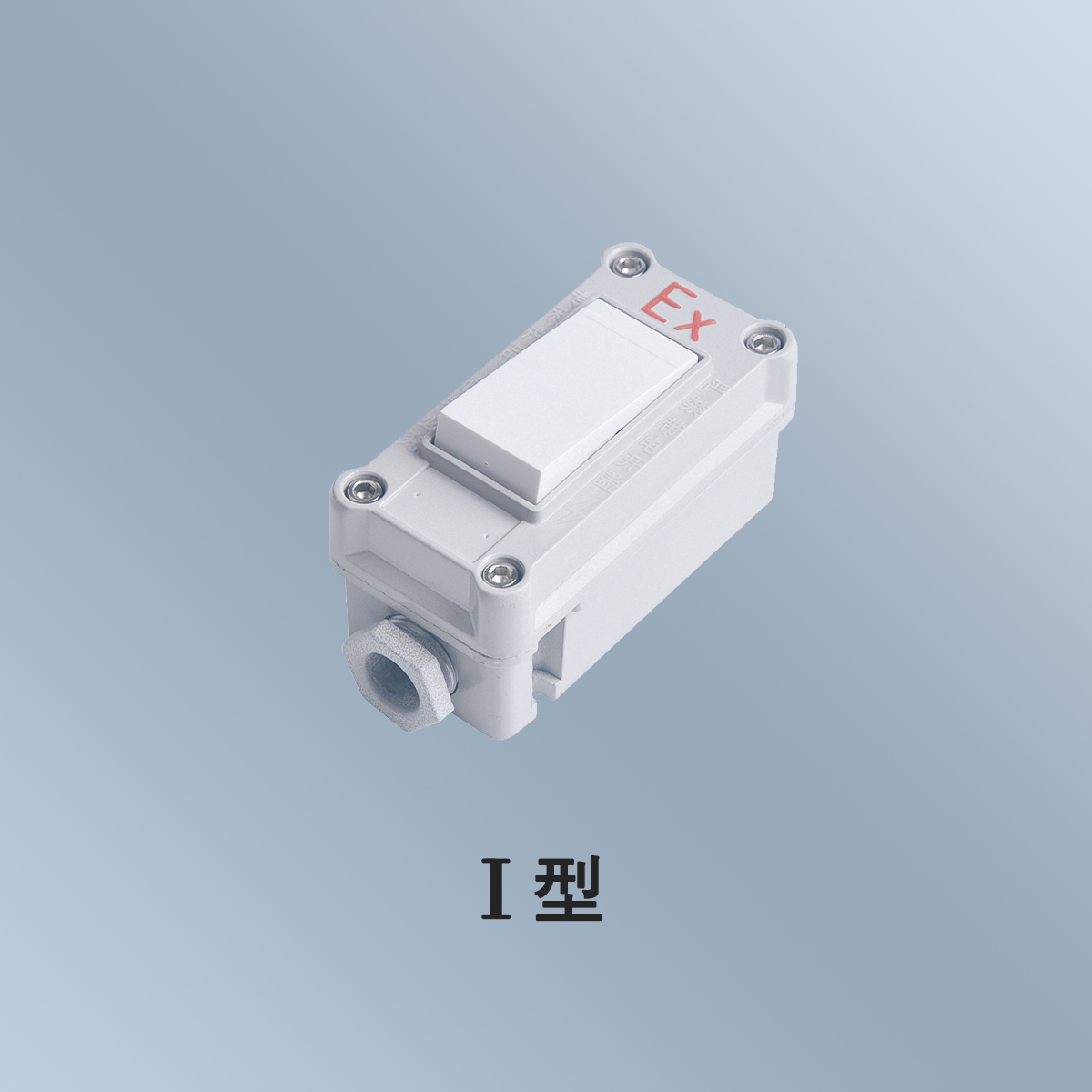

SWB-10/Ⅰ | 1組開關 | Ⅰ |

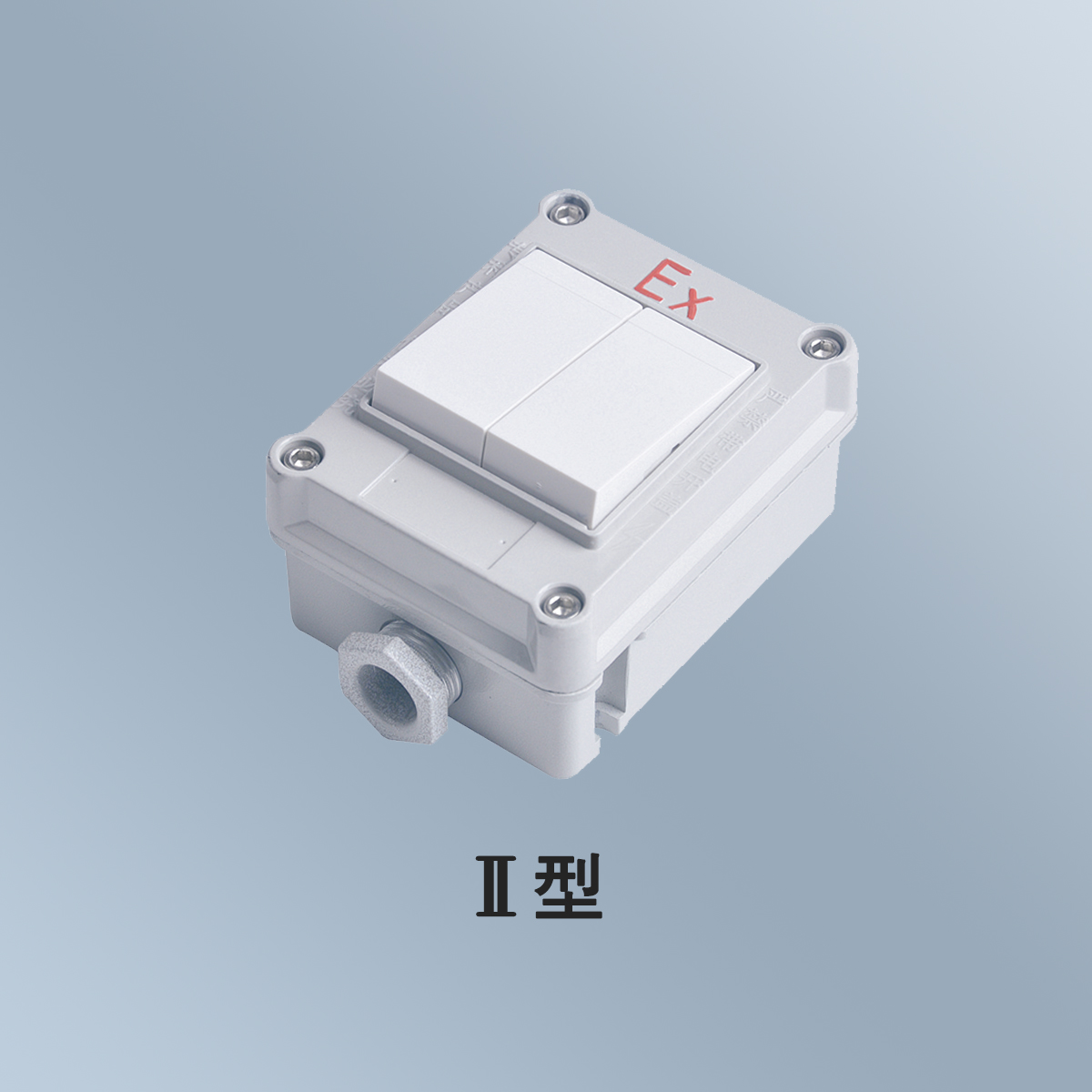

SWB-10/Ⅱ | 2組開關 | Ⅱ |

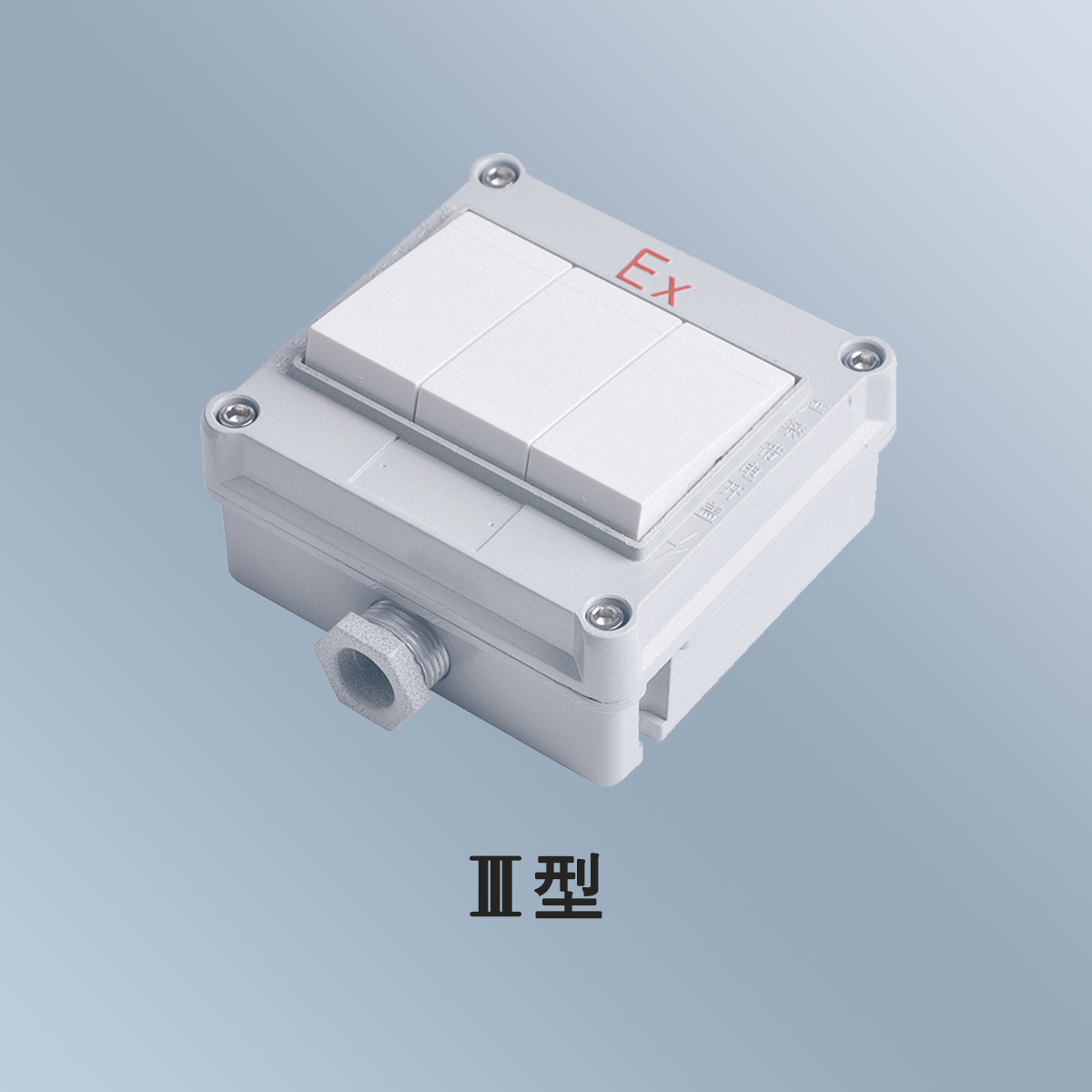

SWB-10/Ⅲ | 3組開關 | Ⅲ |
產品特點
* 本產品為復合型結構,增安型外殼,開關芯子采用膠封工藝,可通用于粉塵防爆;
* 外殼采用 ZL102 鋁合金壓鑄成型,表面高壓靜電噴塑;
* 采用國內外首創的新型結構,采用翹板式操作模式操作;
* 產品具有防水、防塵等特點;
* 內裝單級或雙極開關;
* 采用與普通墻壁開關相同的接線方式;
* 鋼管或電纜布線均可。

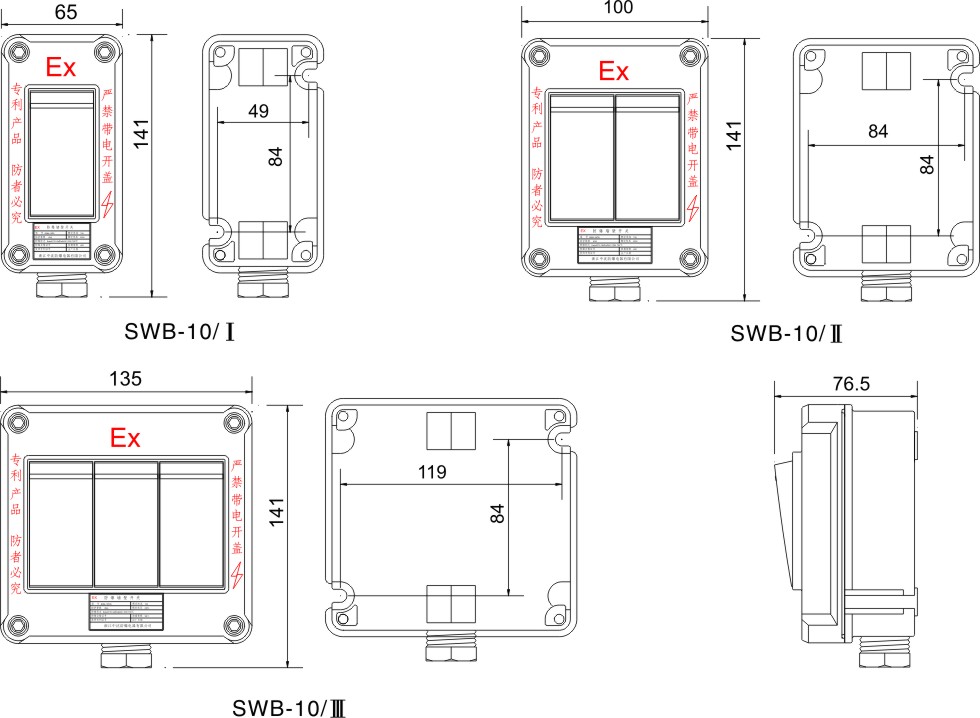

外形安裝尺寸舉例
外形安裝尺寸

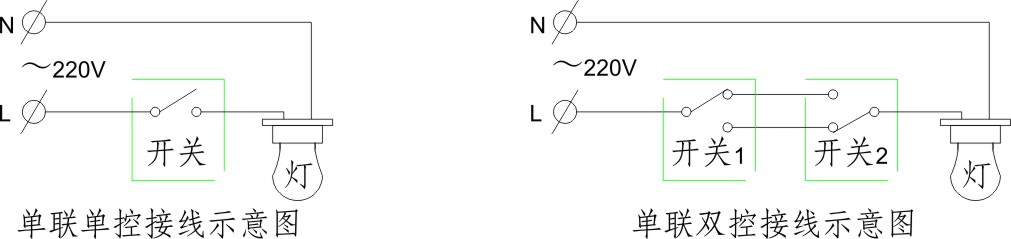

接線示意圖
訂貨須知
> 請根據“型號含義”注明所需產品詳細的規格,防爆標志。
