產品中心

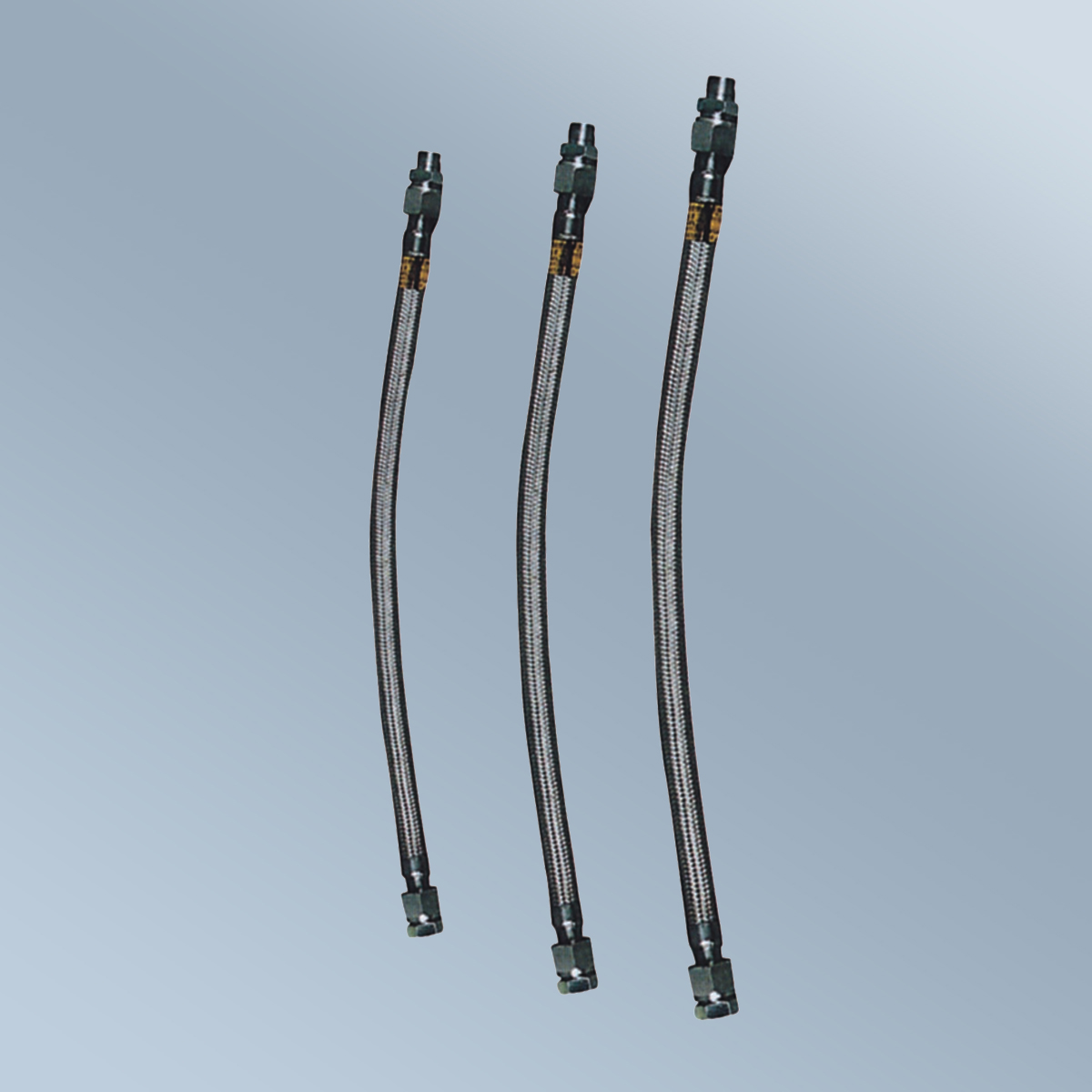

BNG 系列防爆撓性連接管

BNG 系列防爆撓性連接管 BNG 系列防爆撓性連接管

BNG 系列防爆撓性連接管

防爆標志：ExdⅡC Gb/DIP A20、ExeⅡC Gb/DIP A20
pdf文件下載：點擊下載

適用范圍


> 廣泛用于石油開采、煉油、化工、軍工等危險環境場所防爆電氣設備的進出線連接或鋼管布線彎曲難度較大的場合連接之用。
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境。


型號含義





產品描述


主要技術參數  Main technical parameters
防爆標志 Ex d ⅡC Gb
接線端子 GB3836.1-2010、 GB3836.2-2010、 JB9600-1999



產品特點


* 具有耐燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固、工作可靠等優點。
* 螺紋規格可根據用戶要求特制，如 NPT 螺紋，公制螺紋等。
* 撓性管長度可根據用戶要求特殊加工。


外形安裝尺寸




型    號

管通徑

(mm)

管內徑

接頭管螺紋

(G＂)

長度

(mm)

外形最大直徑

最小彎半徑

(mm)

Ⅰ 型 Ⅱ 型 Ⅰ 型 Ⅱ 型
BNG-700×G1/2 13 13 13 1/2 700 38 28 80
BNG-1000×G1/2 13 13 13 1/2 1000 38 28 80
BNG-700×G3/4 20 17 17 3/4 700 46 34 110
BNG-1000×G3/4 20 17 17 3/4 1000 46 34 110
BNG-700×G1 25 21 21 1 700 52 40 145
BNG-1000×G1 25 21 21 1 1000 52 40 145
BNG-700×G1 1/4 32 26 26 1 1/4 700 66 48 180
BNG-1000×G1 1/4 32 26 26 1 1/4 1000 66 48 180
BNG-700×G1 1/2 40 30 30 1 1/2 1000 78 55 210
BNG-1000×G2 50 42 47 2 1000 92 75 250
BNG-1000×G2 1/2 70 50 62 2 1/2 1000 100 90 350
BNG-1000×G3 80 62 72 3 1000 115 115 400
BNG-700×G4 100 85 90 4 1000 145 145 500


訂貨須知


> 按照產品型號逐條選擇并注明防爆標志，
例如：需要隔爆型 700mm 長一內一外 G3/4″螺紋橡膠護套防爆撓性連接管，則產品選型為 BNG-700×G3/4″(內)/ G3/4″(外) ExdⅡC Gb/DIP A20。
