適用范圍
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境;
> 適用于可燃性粉塵環境 21 區、22 區場所;
> 適用于 T1~T6 組溫度組別;
> 適用于有高防腐要求的場所;
> 廣泛用于石油開采、煉油、化工、制藥、軍工等危險環境及海洋石油平臺、油輪等場所。

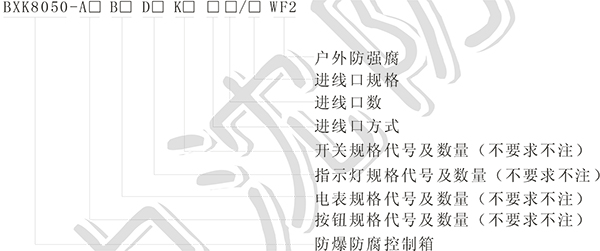

型號含義
產品描述
執行標準:GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-1、
EN60079-0、EN60079-1、EN60079-7、EN61241-1
防爆標志:ExdeⅡCT6 Gb/DIPA21TA,T6
額定電壓:220V/380V
額定電流:10A
防護等級:IP65
防腐等級:WF2
內裝原件:防爆按鈕、防爆電表、防爆信號燈、防爆開關等
使用類別:AC-15 DC-13
進出線口螺紋:G3/4″G11/2″引入口規格,請注明數量
電纜外徑:適合 Φ 12mm~ Φ 32mm 電纜
安裝方式:掛式
產品特點
* BXK8050 系列防爆控制箱適用于交流 50Hz、220/380V、直流電壓至 220V 德 線路中、遠距離集中控制多臺電
動機的起動與停止;
* 插座箱外殼采用玻璃纖維不飽和聚酯樹脂壓制而成,具有外型美觀,耐腐蝕、耐沖擊及熱穩定性好等優良性能;
* 體蓋結合為迷宮式結構,密封條采用線澆發泡一次成型先進工藝,具有良好的防水、防塵能力;
* 內裝元件直接卡在標準的導軌上,元件上的凸起和導軌上的凹槽保證了內置元件安裝在確定位置上;
* 控制箱有增安型外殼,防爆元件(按鈕、電表、指示燈、開關)及接線端子等組合;
* 該產品有多種變化,可根據用戶提供的電氣原理圖而制作;
* 電纜布線(鋼管布線請注明)。
注:1、由于控制箱元件布置千變?nèi)f化,具體元件排列要根據用戶訂貨是提供的電氣原理圖,共同研究元件排列示
意圖或提出要求由我公司進行設計和制造。
2、外殼可以根據要求采用不銹鋼板焊接而成,控制箱的安裝方式為掛式,如用戶有其它需要請注明。
3、進線口數量與規格,請?jiān)谟嗀洉r(shí)注明。

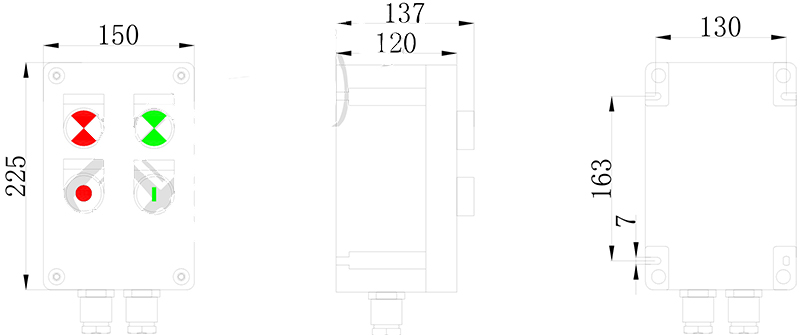

外形安裝尺寸舉例
