BAH 系列防爆接線盒 (ⅡB,DIP)

BAH 系列防爆接線盒 (ⅡB,DIP)

BAH 系列防爆接線盒 (ⅡB,DIP)

防爆標志: ExdⅡBT6 Gb / DIP A20 TA,T6
防護等級: IP54
pdf文件下載:點擊下載

適用范圍? Appliction



> 廣泛用于石油開采、煉油、化工、軍工等危險環境場所做照明、電力及控制線路的連接。
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
> 適用于ⅡA、ⅡB類爆炸性氣體環境。
> 適用于 T1-T6 組溫度組別。

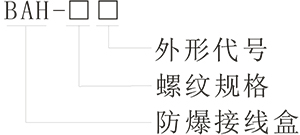

型號含義? Model implication





技術參數? Technical parameters



主要技術參數 Main technical parameters
防爆標志 Ex d ⅡB T6 Gb 額定電壓 AC380V/220V
防護等級 IP54 額定電流 20A
接線端子數 4 進出線口螺紋 G1/2、G3/4、G1、G1 1/4、G1 1/2、G2
執行標準 GB3836.1、GB3836.2

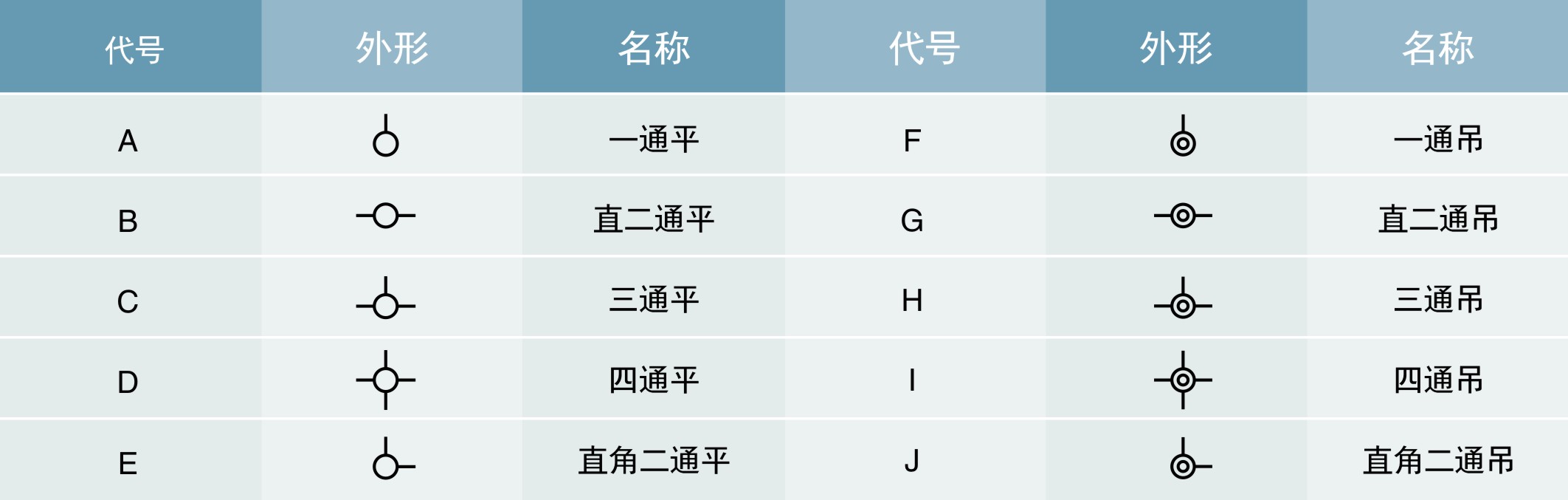

外形代號 Outline code

標注舉例:
> BAH-G1/2″B 含義:BAH 防爆接線盒,管螺紋 G1/2″直二通平蓋。
> BAH-G3/4″J 含義:BAH 防爆接線盒,管螺紋 G3/4″直角二通吊蓋。
注:
> “○”表示平蓋,“◎”表示吊蓋;
> 通頭一般為管螺紋,如有特殊要求可訂制;
> 吊蓋通頭:G1/2″規格產品吊蓋通頭為 G1/2″,其他規格產品吊蓋通頭為 G3/4″,特殊要求請注明;

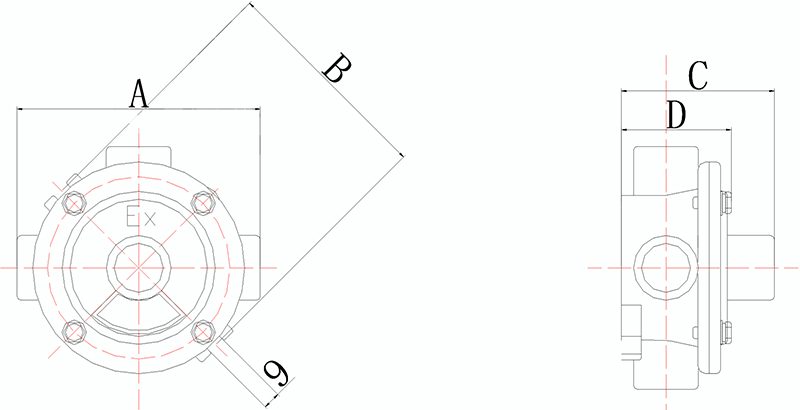

安裝尺寸? Outline and mounting example





電纜外徑 管螺紋 A B C D
8~10 G1/2 124 97 78 56
10~14 G3/4 124 97 78 56
12~17 G1 124 97 78 56
15~23 G1 1/4 134 103 -- 76
17~26 G1 1/2 -- -- -- --
25~35 G2 -- -- -- --



訂貨須知??Information for ordering



> 按照產品型號規格逐條選擇并注明防爆標志,螺紋規格,外形代號等參數要求,例如:需要ⅡB 隔爆型鑄鋁 G1″B 型接線盒,則產品型號為 BAH-G1″B ExdⅡBT6 Gb。
> 常規供貨為鋁合金材質,要求鑄鋼材質請注明。
> 吊蓋通頭:G1/2″規格產品吊蓋通頭為 G1/2″,其它規格產品吊蓋通頭為 G3/4″,特殊要求請注明。
